AJ 123.4/AR-200-4
Especificações
Deslocamento de ar: 90m³/h
Vácuo: 600 mm/Hg
Características Técnicas da Bomba de Vácuo
| Código |
x98-014-3 |
| Modelo |
xAJ 123.4/AR-200-4 |
| Deslocamento de ar |
x90m3/h - 1500 lts/min |
| Vácuo |
x600 mm Hg - 23" Hg |
| Motor potência |
x7,5 Cv - (5.5 KW) |
| RPM |
x1715 |
| Pressão máxima permitida |
x1,200 Kg/cm2 |
Características Dimensionais
| Comprimento |
845 mm |
| Altura |
320 mm |
| Largura |
400 mm |
| Peso aproximado |
102 Kg |
Características Dimensionais com Embalagem
| Comprimento |
970 mm |
| Altura |
410 mm |
| Largura |
520 mm |
| Peso aproximado |
117 Kg |
Relação de Peças para Reposição
Código
|
Qtd |
xDescrição |
| 01-005-3 |
1 |
xAcoplamento lado do motor |
| 23-004-3 |
6 |
xAmortecedores de base |
| 35-028-3 |
1 |
xFiltro de Ar 38 x 64 x 72mm |
| 35-027-3 |
1 |
xFiltro de Vácuo 60 x 84 x 74mm |
| 09-002-3 |
1 |
xHélice traseira |
| 38-001-3 |
1 |
xLuva de Acoplamento |
| 45-416-3 |
4 |
xPalhetas de Grafite de 200 x 42 x 4mm |
| 51-005-3 |
2 |
xRolamentos |
| 13-004-3 |
1 |
xTampa do filtro de vácuo |
| 18-002-3 |
1 |
xVálvula de regulagem do ar |
| 18-003-3 |
1 |
xVálvula de regulagem do vácuo |
| 12-003-3 |
1 |
xVentoinha central e acoplamento lado da bomba |
| 47-001-3 |
3 |
xPorca da tampa do filtro de vácuo, de plástico de 6mm |
Relação de Peças de Composição

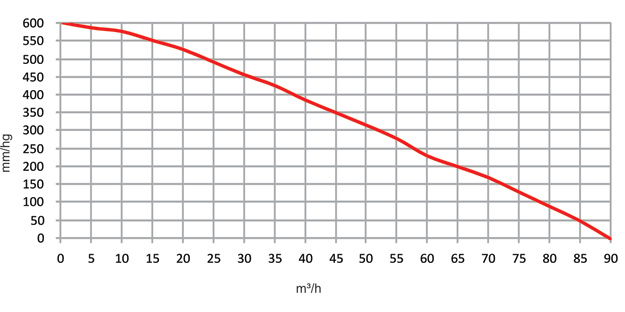

Curva característica da Bomba de Vácuo
